DZ40Y 低温闸阀与常温阀门区别
极低温阀顾名思义,是一种可以在极低温和极低温条件下运行的阀。它的工作温度边界通常称为工作温度低于40°C的冷阀,主要用于气体液化。对于分离,运输和存储设备,操作温度可以达到270°C以下。当前,存在闸阀,手套阀,止回阀,球阀,蝶形阀和节流阀。
近年来,超低温阀门已经广泛普及,是石化,空分,天然气等行业必不可少的重要设备之一,其工作介质不仅温度低,而且有毒,易燃。具有极好的爆炸性。由于其强大的渗透性,它决定了有关阀门材料和设计的许多特殊要求。不仅需要在设定温度下正常运行,而且还需要确保在室温下的运行性能。

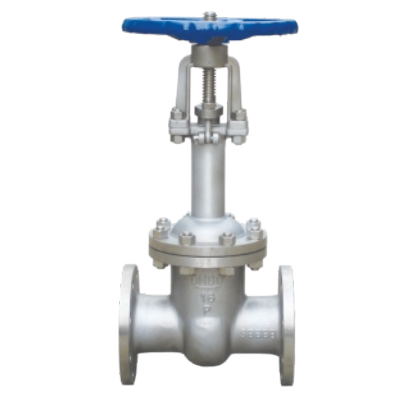

与常温阀相比,超低温阀具有更高的填料部分和延长的阀杆。目的是减少从外部引入设备的热量,以确保当填料箱的温度超过0°C时填料正常工作,并且填料箱的阀杆由填料箱的一部分引起。而且气门室盖不要太冷。顶部结霜或冷冻。
长颈帽的设计主要是颈长L的设计。 L是指从填料函底部到顶部密封片顶部的距离,与材料的导热率,导热率区域,表面散热系数和散热区域有关。 ,计算比较麻烦,并且通常以实验方式获得。
温度高于100°C时可以使用铁素体不锈钢,温度低于-100°C时可以使用奥氏体不锈钢。低压和小直径阀门可以选择铜或铝合金,并且阀门主体必须能够承受温度。没有因变化而引起的膨胀或收缩,也没有因温度变化而使阀座结构永久变形。
DZ40Y 低温闸阀类型
根据密封面的形状分为楔形闸阀和平行闸阀。楔式闸阀分为单闸板,双闸板,弹性闸板和平行闸板。闸阀分为单闸型和双闸型。根据阀杆的螺钉位置,它可以分为两种类型:打开阀杆闸阀和深色阀杆闸阀。
如果关闭低温闸阀,则只能在中等压力下密封密封面。换句话说,根据介质压力,闸门的密封表面被压向相对侧的阀座,以固定自密封的密封表面。大多数闸阀使用强制密封。换句话说,当关闭阀门时,必须通过外力将闸门压在阀座上,以确保密封表面的密封性能。
冷闸阀的闸门与阀杆线性移动,称为提升杆闸阀。通常,提升杆具有梯形螺纹,并且旋转运动通过阀顶部的螺母和阀体上的导向槽变为线性运动。换句话说,操作扭矩改变为操作推力。
当阀门打开且闸板的提升高度等于阀门直径的1:1时,流体通道不会完全堵塞,但是在操作过程中无法监控此位置。在实际使用中,阀杆的顶点用作标记,即不能打开的位置为全开位置。考虑到由于温度变化引起的锁定现象,通常将阀打开到顶点位置,然后将其重新打开1/2到1圈作为全开阀位置。因此,阀门的全开位置取决于闸板的位置。
对于某些闸阀,阀杆螺母安装在闸阀上,手轮的旋转驱动阀杆的旋转以抬起闸阀。这种阀称为旋转阀杆闸阀或深色阀杆闸阀。
