伸缩蝶阀基本介绍

新的长寿命不锈钢双蝶阀特性和使用中的蝶阀问题

如今,伸缩式蝶阀作为专为管道系统提供开/关和流量控制的一部分而被广泛应用于石油,化工,冶金和水电等许多领域。在众所周知的蝶阀技术中,密封形式主要采用密封结构,并且密封材料是橡胶,聚四氟乙烯等。由于结构特性有限,因此不适用于耐高温,耐高压,耐腐蚀和耐磨损的行业。现有的相对先进的蝶阀是三偏心金属硬密封蝶阀。阀体和阀座是连接部件,阀座的密封表面层用耐热和耐腐蚀的合金材料焊接而成。多层软质层压密封圈固定在阀板上,与常规蝶形阀相比,其耐热性更高,易于操作,并且在打开和关闭时无摩擦。当关闭时,传动机构的扭矩增加,从而补充了密封并改善了蝶阀。密封性能好,使用寿命长。

伸缩蝶阀详细流程

1.安装前,必须将伸缩法兰蝶阀平放。请不要随意打它。安装时,将其拉到安装长度。严禁在管道施工现场拆卸伸缩式法兰蝶阀。

2.伸缩法兰蝶阀的蝶阀可以安装在任何位置。当用于温度补偿时,必须在管道轴的两端添加支架,以防止在管道安装完成后将伸缩阀伸缩管拉出。严禁在操作过程中卸下支架。如果管路之间的长度超过伸缩阀的安装长度,请调节管路之间的间距,并且不要用力推动伸缩阀,以免损坏伸缩阀。

3.伸缩式法兰蝶阀不提供温度补偿。同时,它仅用于安装,更换和维护。如果阀门易于使用,则可以用通孔螺栓限制。可以根据法兰螺栓直径,螺栓强度,测试压力和管道张力以及工作时间限制来调整螺栓直径。

4.请勿在现场反复伸缩伸缩蝶阀。安装管道时,伸缩阀两端的管道必须同心,并且管道的两个法兰面必须平行。

5.将膨胀管连接到阀上后,不得将膨胀阀的膨胀部分连接到管道的角部或管道的末端。

伸缩蝶阀使用注意细节

1.多层软双叠式密封圈固定在阀板上,因此,如果阀板正常打开,则介质会积极清洁密封表面,清洁后金属板夹层的软密封带会保留它直接影响密封性能。

2.由于结构条件的原因,阀板的整体结构太厚且流阻高,因此不适用于直径小于DN200的阀。

3.根据三偏心结构的原理,阀板密封面和阀座之间的密封取决于变送器的扭矩,该变送器将阀板压在阀座上。在正向流动条件下,介质压力越高,密封挤压越紧密。当流路介质向后流动时,介质压力升高,阀板和阀座之间的单位正压变得低于介质压力,并且密封开始泄漏。

阀座密封圈的特征在于,在柔软的T形密封圈的任一侧均具有多层不锈钢板结构。

阀板和阀座的密封面为对角锥状结构,阀板的对角锥面焊接有耐热耐腐蚀合金材料,并在调节环压板和压板的调节螺栓之间固定有弹簧。它已组装。这种结构有效地补偿了轴套与阀体之间的允许区域以及在中等压力下阀杆的弹性变形,解决了双向可互换介质传输过程中的阀密封问题。

密封圈由两侧的柔软的T形多层不锈钢板制成,具有金属硬密封和软密封的两个优点,无论低温还是高温都具有零泄漏密封性能。在该测试中,在池的正向流动条件下(介质的流动方向与蝶板的旋转方向相同),密封表面上的压力是通过传动装置的扭矩和阀板上的介质压力产生的。当正中压高时,阀板的对角锥面和阀座的密封面越近,密封效果就越高。

在回流条件下,阀板和阀座之间的密封取决于将阀板压向阀座的驱动器的扭矩。当阀板和阀座之间的单位正压力由于反向介质压力的增加而小于介质压力时,负载后由调节环的弹簧存储的变形能量补偿了阀板和阀座之间的密封面上的紧固压力。

因此,在本实用新型中,将软,硬的多层密封环直接安装在阀体上,而不是像过去那样将其安装在阀板上。在压力板和阀座之间增加一个调节环是一种非常理想的双向硬密封方法。

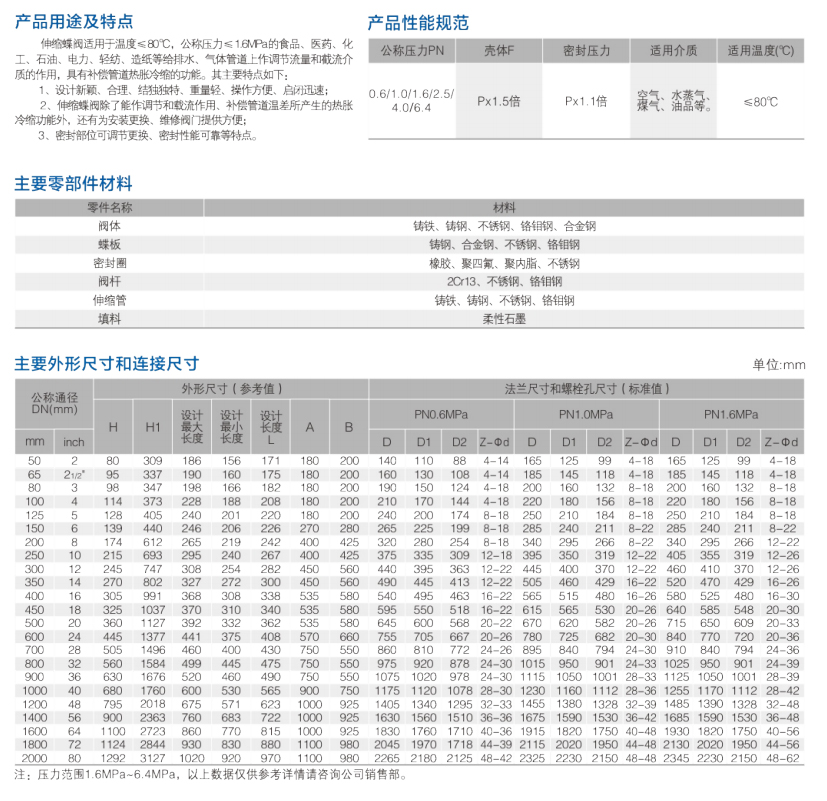

伸缩蝶阀 c.jpg
